تعویض پنجرههای قدیمی آهنی یا آلومینیومی بدون تخریب بنا، یکی از حساسترین تصمیمات فنی در فرآیند بهسازی ساختمان است که اگر بدون درک تفاوت مقاطع مهندسی اجرا شود، خسارات مالی و ساختاری جبرانناپذیری به بار میآورد. بسیاری از مالکان و حتی مجریان ساختمانی تصور میکنند هر نوع پروفیل چندمحفظهای یوپیویسی یا آلومینیومی قابلیت نصب روی چارچوبهای فلزی قدیمی را دارد، در حالی که استفاده از مقطع نامناسب میتواند منجر به نفوذ مستقیم آب باران، تبادل حرارتی شدید، عدم هوابندی و زشتی بصری نما شود. در پروژههای نوسازی از مقاطع فریم استاندارد با نشیمن مسطح استفاده میشود، اما هنگام حفظ فریم فلزی قبلی، بهرهگیری از پروفیل بازسازی پنجره دوجداره تنها راهکار مهندسی برای پوشش لبههای ناهموار، مهار پل حرارتی و ایجاد بستر عایقبندی اصولی به شمار میآید. شناخت تفاوت هندسی و عملکردی این دو پروفیل مانع از دوبارهکاری و تحمیل هزینههای سنگین در نازککاری داخل واحد میگردد.

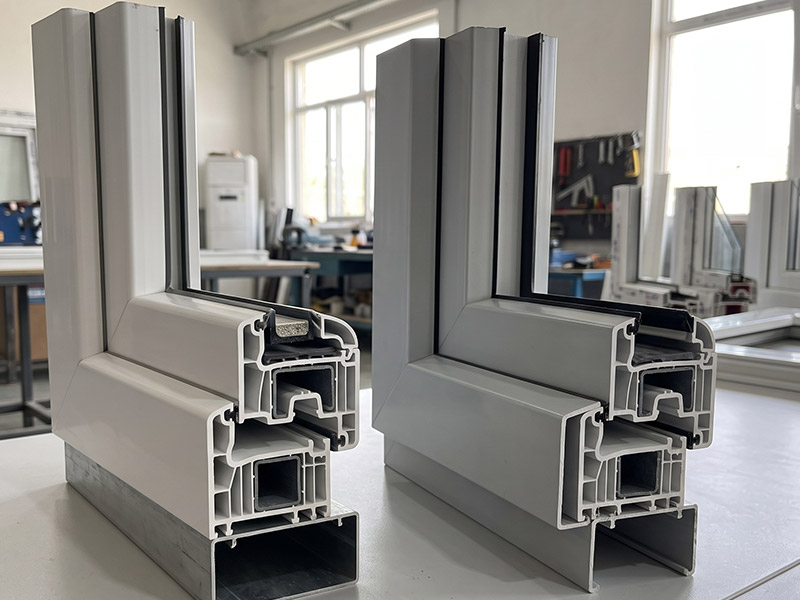

تفاوت ساختار هندسی فریم نوسازی با پروفیل لبدار بازسازی
هندسه مقطع، تعیینکننده اصلی رفتار باربری، آببندی و انطباق پنجره با سازه پیرامونی است. در یک پروژه نوساز، پنجره درون یک سابفریم قوطی آهنی تراز شده (معمولاً ۶۰ در ۴۰ میلیمتر) قرار میگیرد که دور تا دور آن با سنگ نما، سیمانکاری یا کناف مهار میشود. در نقطه مقابل، در عملیات تعویض بدون تخریب، لنگهها و ستونهای عمودی و افقی بریده شده و کلاف آهنی محیطی درون دیوار باقی میماند. این چارچوب بر جای مانده نیازمند مقطعی اختصاصی است تا ناپیوستگیها را پوشش دهد.
- پروفیل فریم نوسازی (فریم تخت): دارای مقطع مستطیلی کاملاً صاف با نشیمن مسطح در نمای بیرونی و درونی است که برای قرارگیری داخل فریم انتظار طراحی شده و هیچگونه لبه پوشاننده جانبی برای همپوشانی فریم آهنی زیرین ندارد.
- پروفیل بازسازی پنجره دوجداره (فریم لبهدار یا رنوویشن): مجهز به یک لبه برآمده یکپارچه اکسترود شده (اصطلاحاً Flange یا پرواز) با ارتفاع معمول بین ۲۵ تا ۴۵ میلیمتر است که روی قوطی فلزی قدیمی یا پلیت انتظار مینشیند و لبه آهنی زنگزده را به طور کامل کاور میکند.
- هندسه محفظهها (چمبرها): مقطع بازسازی به دلیل داشتن لبه جانبی، دارای سیستم توزیع بار متفاوتی است و محفظه قرارگیری گالوانیزه آن بهگونهای طراحی شده که امکان تزریق پایدار پیچ بولت و فوم پلیاورتان را بدون تداخل با لبه بیرونی فراهم سازد.
مهندسی فریم انتظار؛ مبنای تفکیک روش اجرایی نوسازی و بازسازی
فریم انتظار یا سابفریم، بستر باربر و واسط انتقال نیروهای استاتیکی و دینامیکی پنجره به اسکلت اصلی سازه است. تفاوت اصلی در این بخش، وضعیت فیزیکی و تراز بودن این بستر در سازههای در حال احداث در برابر ساختمانهای مسکونی چندین سال ساخت است.
نقش فریم انتظار در پروژههای نوساز
در پروژههای نوسازی، فریم انتظار آهنی پیش از مرحله نازککاری و با دقت میلیمتری شاقول و تراز میشود. گچکاری، سنگ کف پنجره و سیمانکاری نما دقیقاً مماس با لبه قوطی فلزی اجرا میشوند. بنابراین پنجرهای با فریم نوسازی مستقیماً درون این نشیمن تراز مستقر میگردد و نیاز به هیچ زائده اضافی برای پنهانسازی ندارد؛ زیرا لبههای اتصال نهایتاً زیر ملات، چسب سیلیکون ماستیک یا سنگ لبه مدفون میشوند.
چالش چارچوبهای بازمانده در عملیات تعویض بدون تخریب
هنگام بازسازی، پس از برش لنگهها و قیدهای میانی پنجرههای قدیمی فلزی با دستگاه فرز، چارچوب پیرامونی درون بتن یا آجر باقی میماند. این فریم بر جای مانده ممکن است در طول زمان دچار نشست سازهای، ناشاقولی، زنگزدگی سطحی یا موجهای حرارتی شده باشد. اگر در چنین شرایطی از فریم تخت نوسازی استفاده شود، فاصله خالی میان فریم جدید و آهن قدیمی نمایان مانده و گچ دیوار آسیب میبیند. پروفیل بازسازی پنجره دوجداره دقیقاً برای حل این بحران مهندسی شده است؛ لبه پوششی آن اعوجاجها و ناهمواریهای خط برش را پنهان ساخته و سطحی صیقلی، همباد و یکپارچه در نمای داخلی یا خارجی ایجاد میکند.

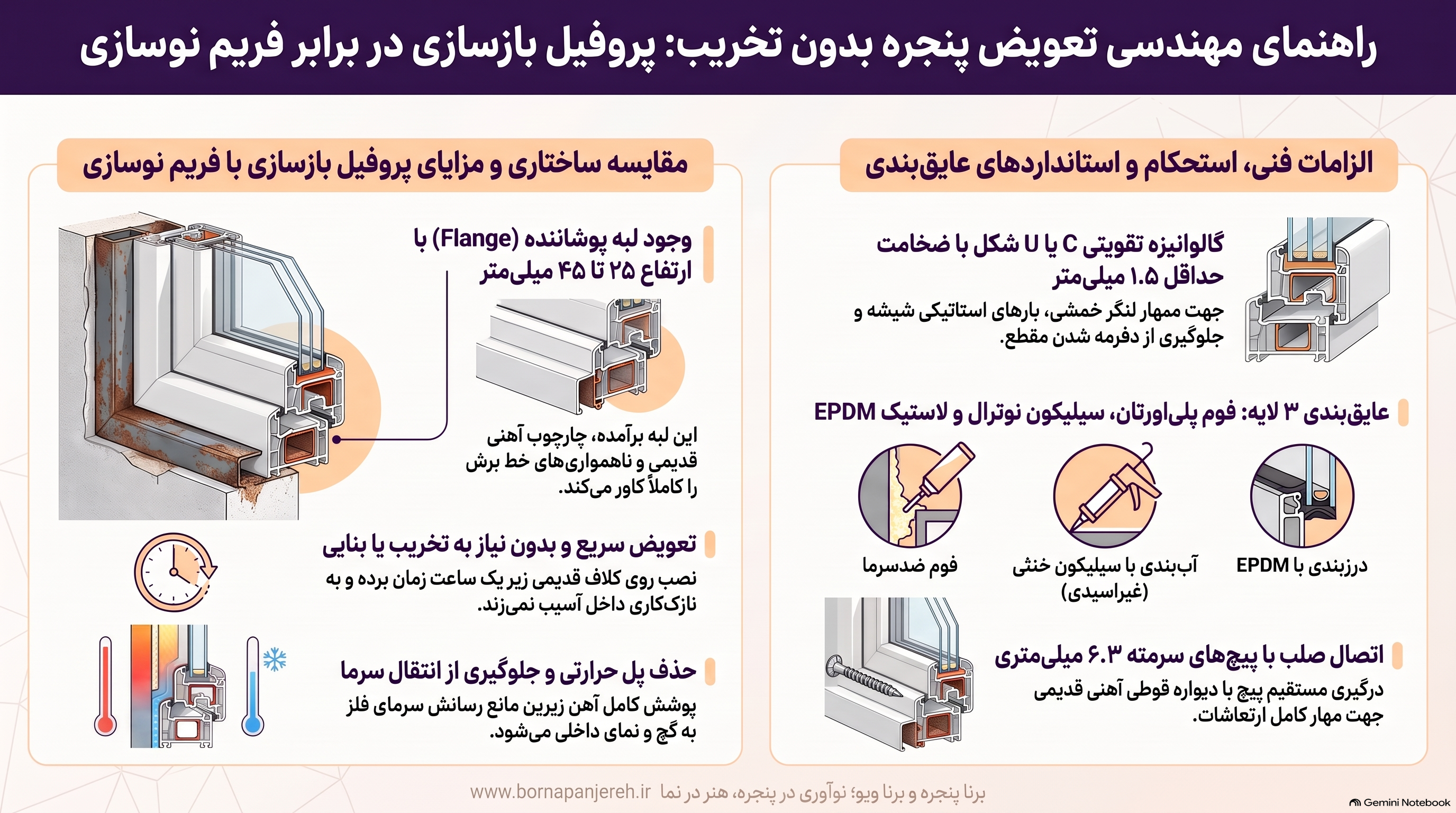

تحلیل مقایسهای پروفیل بازسازی و نوسازی در یک نگاه فنی
بررسی شاخصهای اجرایی و ساختاری این دو پروفیل نشان میدهد که جایگزینی نادرست آنها با یکدیگر چگونه راندمان کلی درزبندی را مختل میسازد.
- نیاز به تخریب و بنایی: فریم نوسازی در ساختمانهای قدیمی نیازمند کندن گچ، تخریب کامل چارچوب آهنی و بنایی مجدد است، در حالی که پروفیل بازسازی پنجره دوجداره بدون هیچگونه تخریب روی چارچوب موجود سوار میشود.
- رفتار پل حرارتی در محل اتصال: لبه پروفیل بازسازی به همراه چسبهای آببندی، فریم آهنی قدیمی را مدفون کرده و از رسانش سرمای فلز به گچ داخل خانه جلوگیری میکند، در حالی که فریم تخت، آهن زیرین را در معرض تبادل دمایی قرار میدهد.
- عرض سطح نشیمن و چمبرها: فریم نوسازی معمولاً در سریهای ۶۰ تا ۷۰ میلیمتر تولید میشود و عمق یکنواختی دارد؛ اما فریم لبهدار بازسازی علاوه بر عرض ۶۰ یا ۷۰ میلیمتری نشیمن اصلی، دارای بال لبهداری است که عرض ظاهری مقطع را تا ۹۰ الی ۱۰۰ میلیمتر در نمای روبرو افزایش میدهد.
- سرعت عملیات کارگاهی: نصب فریم بازسازی روی آهن آماده، برای هر دهانه کمتر از یک ساعت زمان میبرد، در حالی که نصب فریم نوساز با روش تخریب نیازمند چندین روز عملیات بنایی، جوشکاری و نقاشی مجدد است.

نقش گالوانیزه تقویتی و ضخامت ورق در مهار لنگر خمشی مقطع بازسازی
یکی از بزرگترین خطاهای کارگاهی، نادیده گرفتن گالوانیزه داخلی در فریمهای بازسازی است. به دلیل فرم هندسی نامتقارن پروفیل لبهدار، لنگر خمشی ناشی از وزن شیشههای دوجداره صنعتی و بارهای جانبی باد نیازمند مهار دقیقتری نسبت به فریمهای تخت است.
الزام استفاده از مقاطع C-Channel و U-Channel با ضخامت حداقل ۱.۵ میلیمتر
در بدنه پروفیل بازسازی پنجره دوجداره، محفظه اصلی گالوانیزه باید با مقاطع گالوانیزه استاندارد C-Channel یا U-Channel دارای ضخامت دقیق ۱.۵ میلیمتر تقویت شود. برخی تولیدکنندگان غیرصنعتی به دلیل زاویه محفظه، از گالوانیزههای ضعیف زیر ۱ میلیمتر یا حتی گالوانیزه تکلبه استفاده میکنند. این کار باعث دفرمه شدن مقطع در فصول گرم و عدم تابآوری در برابر بارهای استاتیکی شیشه میشود. مهار گالوانیزه درون محفظه اکسترود شده با پیچهای سرمتهدار با فواصل استاندارد حداکثر ۳۰ سانتیمتری، تضمینکننده مقاومت کلاف پنجره در طول دههها بهرهبرداری است.
نحوه بستن پیچهای بولت به قوطی آهنی زیرین
در پنجرههای نوساز، بولتهای نصب درون رولپلاکهای بتنی یا سوراخهای فریم انتظار فرو میروند. اما در فریم بازسازی، پیچهای سرمته سختکاریشده صنعتی با قطر حداقل ۶.۳ میلیمتر باید گوشت گالوانیزه تقویتی فریم، جداره یوپیویسی و در نهایت دیواره حداقل ۲ میلیمتری قوطی فلزی قدیمی را سوراخ کرده و در آن قفل شوند. اگر این اتصال صلب ایجاد نشود، با هر بار باز و بسته شدن لنگه، کل پنجره دچار ارتعاش خواهد شد.
چالشهای آببندی، درزبندی و مهار نفوذ صوت در تعویض بدون تخریب
عایقبندی پنجره فراتر از خود شیشه و پروفیل است؛ درز اتصال پنجره به سازه پاشنه آشیل عملکرد صوتی و حرارتی کل مجموعه است. در روش بازسازی، دو خط اتصال وجود دارد: یکی میان چارچوب آهنی قدیمی و دیوار، و دیگری میان فریم جدید و چارچوب آهنی.
تزریق فوم پلیاورتان ضدسرما در فضای خالی پشت مقطع
پیش از پیچکردن نهایی پروفیل بازسازی پنجره دوجداره، فضای خالی میان مقطع یوپیویسی و آهن با فوم پلیاورتان منبسطشونده با دانسیته استاندارد تزریق میشود. این فوم علاوه بر تقویت عایق صوتی و حرارتی، هرگونه جریان همرفت هوای پنهان میان درزها را مسدود میسازد. فوم تزریقشده نباید بر اثر تابش خورشید تخریب شود و پوشش لبه بازسازی دقیقاً نقش سپر محافظ این لایه الاستیک را بازی میکند.
سیستم آببندی با ماستیک و چسبهای سیلیکون خنثی (Neutral Sealant)
در محل تقاطع لبه پروفیل بازسازی با دیوار و سنگ، آببندی به کمک چسبهای سیلیکون خنثی انجام میشود. استفاده از چسبهای استیک (اسیدی) به دلیل واکنش نامطلوب با لایه رویی گالوانیزه و ایجاد بوی نامطبوع در فضای بسته اکیداً مردود است. چسب سیلیکون پلییورتان یا نوترال مقاومت بالایی در برابر اشعه ماوراءبنفش داشته و با حفظ خاصیت الاستیک، انقباض و انبساط ناشی از تغییرات فصلی را بدون ترکخوردگی تحمل میکند.
لاستیکهای درزبندی EPDM و تداوم هوابندی
هوابندی لنگه بازشو در برابر فریم بازسازی توسط لاستیکهای آببندی EPDM (اتیلن پروپیلن دیان منومر) با قابلیت ارتجاعی پایدار انجام میپذیرد. لاستیکهای بازیافتی PVC در فصول سرد سال خشک شده و خاصیت ارتجاعی خود را از دست میدهند که نتیجه آن زوزه باد و اتلاف حرارتی است. لاستیک EPDM یکپارچه در گوشهها با جوش یا چسب مخصوص هوابندی کامل سیستم را تضمین مینماید.
تاثیر ابعاد شیشه صنعتی و ضخامت لبه بازسازی بر زاویه ورود نور
یکی از مسائلی که کارفرمایان و دفاتر فنی باید پیش از سفارش در نظر بگیرند، مسئله کاهش سطح شیشهخور (Glass Vision) در فرآیند استفاده از فریم لبهدار بازسازی است.
محاسبه سطح دید مفید و ورود نور
هنگامی که پروفیل بازسازی پنجره دوجداره روی چارچوب آهنی قبلی قرار میگیرد، به دلیل ضخامت قوطی فلزی (حداقل ۳ تا ۴ سانتیمتر) و اضافه شدن پهنای فریم جدید (حدود ۶ تا ۷ سانتیمتر)، پهنای کلاف پیرامونی از هر طرف افزایش مییابد. این موضوع باعث میشود در دهانههای با ابعاد کوچک، سطح شیشهخور تا حدود ۱۰ الی ۱۵ درصد کاهش یابد. با این حال، در شاپدرایینگ اصولی و تیپبندی دقیق، با بهینهسازی ابعاد لنگهها و حذف کتیبههای غیرضروری، میتوان حداکثر بازشوی مفید و ورود نور را بازآفرینی کرد.
استفاده از شیشه صنعتی فلوت سوپر کلیر اردکان
برای جبران کاهش احتمالی سطح نورگیر، استفاده از شیشه فلوت سوپر کلیر اردکان با ضریب عبور نور بالا و شفافیت ممتاز ضروری است. این شیشهها بر خلاف شیشههای شیت و ناخالص کارگاهی، هیچگونه موج یا هاله سبزرنگ نداشته و حداکثر بهرهوری نوری را ایجاد میکنند. در ترکیب با اسپیسر آلومینیومی یکپارچه خمخورده دستگاهی مجهز به سوپاپ تزریق گاز آرگون و چسب پلیسولفاید روباتیک، راندمان عایقبندی صوت و حرارت شیشه در بالاترین کلاس فنی تثبیت میگردد.
رگلاژ یراقآلات و مهار وزن لنگه در فریمهای بازسازی
وزن لنگه در پنجرههای دوجداره مستقیماً توسط یراقآلات بازشو به فریم و از آن طریق به سازه مهار منتقل میشود. در فریمهای بازسازی، چون اتصال به قوطی فلزی انجام میشود، دقت در مهار لولاها حساسیتی مضاعف دارد.
- استفاده از یراقآلات تنظیمی دوحالته باربر: لولاهای ریگلاژی با پین فولادی مانع از افتادگی لنگه شیشههای سنگین (دارای شیشه ۶ و ۴ میل) در گذر زمان میشوند. یراقآلات تکحالته ساده فاقد پیچ تنظیم چندمحوره بوده و پس از مدتی دچار گیرکردن لنگه در کلاف زیرین میگردند.
- بستن پیچ لولا در ضخامت گوشت آهن: لولاهای فریم باید بهگونهای رولپلاک یا پیچ شوند که رزوه پیچ مستقیماً درون ورق فلزی چارچوب قدیمی درگیر شود. عدم نفوذ پیچ لولا به قوطی آهنی زیرین، لنگه را دچار افتادگی آنی میکند.
- تاکازاری اصولی و تقسیم بار شیشه: قرار دادن قطعات زیرشیشهای پلاستیکی (تاکازار) در نقاط ثقل لنگه باعث توزیع متوازن بار به سمت لولای بالایی و تحتانی شده و از پیچیدگی هندسی پروفیل بازسازی پنجره دوجداره ممانعت به عمل میآورد.
چکلیست نظارت کارگاهی و کنترل کیفیت در هنگام تحویلگیری
مهندسان ناظر، کارفرمایان و خریداران نهایی برای اطمینان از اصالت فنی کار و عدم تحمیل خسارت باید پیش از تسویه حساب نهایی پروژه تعویض، فرآیند را بر اساس ۳ پارامتر کیفی زیر ممیزی نمایند:
- بررسی عدم استفاده از فریم نوسازی به جای بازسازی: ناظر باید بررسی کند که در لبه بیرونی و درونی هیچ اثری از چارچوب فلزی قدیمی نمایان نباشد. برخی مجریان به دلیل نبود دپوی مقطع بازسازی، از فریم تخت استفاده کرده و درز بزرگ باقیمانده را صرفاً با چسب ماستیک پر میکنند که پس از اولین بارندگی دچار نشتی و ترک میشود.
- آزمون ضخامت و حضور گالوانیزه درون محفظه: با دستگاه ضخامتسنج مغناطیسی یا بررسی مقاطع نمونه در کارگاه، حضور گالوانیزه C-Channel با ضخامت ۱.۵ میلیمتر و فواصل پیچکاری استاندارد باید تایید گردد.
- تست دود و عدم مکش باد در درزها: با بستن لنگه و ایجاد اختلاف فشار، آزمون دود درزبندی دور فریم و لاستیکهای EPDM را ارزیابی میکند. کوچکترین جریان هوا نشاندهنده نقص در تزریق فوم پلیاورتان یا عدم چسبندگی درزگیر سیلیکون نوترال است.
تضمین زمانبندی و استاندارد تولید در فرآیند بهسازی
اجرای بدون نقص پروژههای بهسازی و نوسازی، برآیند هماهنگی کامل میان فرآیند شاپدرایینگ، ماشینآلات برش دوسر CNC، خطوط تزریق اتوماتیک گاز آرگون شیشه و تیمهای تخصصی نصب در محل پروژه است. انتخاب دقیق میان فریم تخت ساختمانی یا پروفیل بازسازی پنجره دوجداره بر اساس وضع موجود سازه، تضمینکننده آرامش حرارتی و صوتی طولانیمدت ساکنان خواهد بود. جهت بررسی میدانی نقشهها، اندازهگیری میلیمتری دهانهها و دریافت مشاورههای فنی سازگار با استانداردهای مبحث نوزدهم مقررات ملی ساختمان، ارتباط با کارشناسان فنی برنا پنجره مسیر بهینهای برای اجرای مهندسی و ایمن پروژه شما فراهم میسازد.
