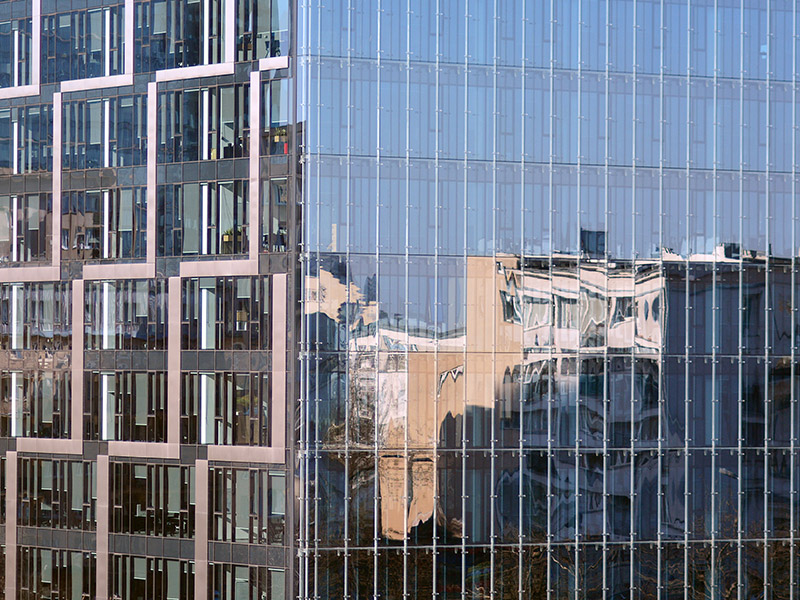

مهندسی نمای خارجی در برجها و ساختمانهای مدرن فراتر از یک پوشش ظاهری ساده است؛ پوسته شیشهای سازه باید بتواند در برابر فشارهای دینامیکی باد، تنشهای حرارتی شدید و بارهای لرزهای رفتاری مستقل و کاملاً پایدار نشان دهد. در این میان، اجرای نمای کرتین وال بهعنوان سیستمی خودایستا (Self-supporting) و غیرسازهای، بالاترین سطح نفوذ نور طبیعی، عایقبندی صوت و کنترل حرارت را برای ساختمان به ارمغان میآورد. با این حال، دستیابی به چنین عملکردی مستلزم آن است که تیم اجرایی دیدگاهی صرفاً تزیینی به شیشه و آلومینیوم نداشته باشد، بلکه پیوستگی سازهای میان لاملهای عمودی، لاملهای افقی، براکتهای مفصلی و قطعات شیشه صنعتی را بر اساس محاسبات دقیق دیتایلهای اجرایی تنظیم و هدایت کند.
چالش بنیادین اکثر کارفرمایان و دفاتر فنی در پروژههای مرتفع، نبود نگاه یکپارچه در زنجیره تامین و نصب است. هنگامی که شاپ درایینگ دقیق سازهای از فرآیند تولید پروفیل آلومینیومی ترمال بریک، عملیات مونتاژ لاستیکهای درزبندی EPDM و تزریق سیلیکونهای سازهای جدا شود، ریسک نفوذ آب، خیز سازهای و نشستهای نامتقارن به شدت افزایش مییابد. در ادامه، جنبههای محاسباتی، الزامات مقاطع پروفیل، نحوه رفتار لاملها تحت بارهای جانبی و جزئیات تفاوت سیستمهای فیسکپ و فریملس را از دریچه مهندسی کارگاهی بررسی میکنیم.
رفتار سازهای سیستم لامل و مکانیزم مهار بارهای جانبی در ارتفاع
سیستم کرتین وال سازهای مستقل از استخوانبندی اصلی ساختمان است که بارهای ناشی از وزن خود (Dead Load) و فشارهای مثبت و منفی باد (Wind Load) را از طریق اتصالات مفصلی یا لغزشی به دیافراگمهای کف، تیرها یا ستونهای باربر اسکلت اصلی منتقل میسازد. در این سیستم، اعضای اصلی باربر عمودی با نام مولیون (Mullion) یا لامل عمودی و اعضای فرعی افقی با نام ترنزوم (Transom) یا لامل افقی شناخته میشوند. طراحی هندسی این مقاطع آلومینیومی آلیاتی (عمدتاً آلیاژ 6063 با سختی حرارتی T6) بهگونهای است که باید بیشترین ممان اینرسی ممکن را حول محور خمش فراهم کنند تا تغییر شکل مجاز پوسته نما تحت حداکثر بارهای باد بر اساس آییننامههای ساختمانی کنترل گردد.
رفتار سازهای لاملها به نحوه نصب براکتها در طبقات وابسته است؛ براکتهای فولادی یا آلومینیومی متصل به تیرهای بتنی یا اسکلت فلزی معمولاً بهصورت یک نقطه گیردار صلب (Dead Load Bracket) جهت تحمل وزن پوسته و یک یا چند نقطه لغزشی لوبیایی (Wind Load Bracket) جهت مهار فشار جانبی باد و همزمان آزاد گذاشتن انبساط طولی ناشی از تغییرات دما تعبیه میشوند. اگر در روند اجرای نمای کرتین وال این لقیهای حرارتی و تلورانسهای انبساطی به دقت محاسبه و اعمال نشوند، انبساط حرارتی فصلی موجب کمانش مولیونها و اعمال تنش متمرکز فشاری به لبههای شیشه و در نتیجه شکست ناگهانی آن خواهد شد.

محاسبه لنگر خمشی، ممان اینرسی و تعیین عمق مقطع لامل عمودی
یکی از خطاهای رایج در پروژههای کارگاهی، انتخاب مقطع لامل بر پایه عرض دید (Sightline) بهجای ممان اینرسی مورد نیاز (Ix) است. برای تعیین دقیق عمق لامل عمودی، مهندس محاسب ابتدا فشار مبنای باد منطقه را بر مبنای مبحث ششم مقررات ملی ساختمان و ارتفاع پروژه استخراج میکند. سپس با لحاظ کردن فاصله آکس به آکس لاملها و ارتفاع طبقه، بار گسترده وارده بر مولیون محاسبه میشود. حداقل ممان اینرسی لازم برای جلوگیری از خیز مازاد (Deflection) از رابطه تئوری خمش تیرهای دو سر ساده یا سراسری به دست میآید که طبق استاندارد ASTM E1300 نباید از مقدار دهانه تقسیم بر ۱۷۵ (یا حداکثر ۱۹ میلیمتر در دهانههای بزرگ) فراتر رود.
- تعیین فشار مثبت و مکش منفی باد در زوایا و کنجهای سازه بر اساس آزمایشهای دینامیکی تونل باد یا مقررات مبحث ششم.
- محاسبه مقدار بار باد توزیعشده بر لامل بر اساس مساحت بارگیر هر دهانه شیشهخور.
- کنترل ممان اینرسی مقطع انتخابی آلومینیوم در کاتالوگ شاپ درایینگ برای مهار خیز تحت بار نهایی.
- بررسی نیاز به تقویت مقطع مولیون با تزریق یا قرار دادن مقاطع فولادی گالوانیزه توخالی (Steel Core Reinforcement) در دهانههای مرتفع و لابیهای دو طبقه.
تفاوت مهندسی دو رویکرد: فیسکپ (درپوشدار) در برابر فریملس (بدون خط دید بیرونی)
انتخاب میان پوسته بیرونی درپوشدار (Face Cap) و بدون خطوط پروفیلی نمایان (Frameless) نباید صرفاً تصمیمی مبتنی بر سلیقه بصری آرشیتکت باشد، بلکه عملکرد آببندی، میزان سایهاندازی، روش نگهداری شیشهها و شرایط اقلیمی محل احداث مستقیماً در این انتخاب دخیل هستند. هر دو سیستم بر روی زیرسازی واحدی از لاملهای آلومینیومی سوار میشوند، اما روش تثبیت یونیت شیشه روی شبکه آلومینیومی و جزییات درزبندی خطوط مرزی در این دو روش تفاوتهای بنیادین دارد.
سیستم فیسکپ (Face Cap)؛ تثبیت مکانیکی پیوسته و هوابندی لایهای
در سیستم فیسکپ، پنلهای شیشهای دو یا سهجداره درون نشیمنگاه لاستیکهای EPDM روی لاملها قرار گرفته و سپس توسط یک پروفیل آلومینیومی تحت فشار پیوسته به نام لچکی یا پروفیل نگهدارنده (Pressure Plate) مهار میشوند. این پروفیل فشاری با پیچهای استنلس استیل A2 یا A4 ضدزنگ با فواصل معین (معمولاً بین ۲۰ تا ۲۵ سانتیمتر) بر روی زبانه میانی مولیونها و ترنزومها پیچ میشود. در نهایت، جهت مخفیسازی پیچها و ایجاد خطوط معماری، درپوشهای دکوراتیو (Cap) با مقاطع مستطیلی، گنبدی، تیغهای یا دوکیشکل بر روی پلیت فشاری قفل میشوند.
- گیرداری کامل مکانیکی شیشه در چهار جهت که ضریب ایمنی ایستایی را در برابر مکشهای شدید باد بهویژه در طبقات فوقانی به حداکثر میرساند.
- ایجاد شکست حرارتی یکنواخت با استفاده از عایقهای پلیآمیدی یا لاستیکهای ترموباریر درون محفظه پلیت فشاری.
- امکان تعویض سریع و مستقیم پنلهای شیشه آسیبدیده از بخش خارجی بدون نیاز به تخریب یا برچیدن فریمهای مجاور.
- تخلیه آب باران به صورت کنترلشده از طریق تعبیه سوراخهای زهکش (Weep Holes) در پلیت فشاری و درپوش پایینی.
سیستم فریملس (Frameless)؛ یکپارچگی بصری با چسبهای استراکچرال سیلیکون
در اجرای فریملس، خطوط دید بیرونی آلومینیوم حذف شده و سطح شیشه کاملاً مسطح و آینهای دیده میشود. در این مکانیزم، شیشهها پیش از انتقال به محل نما، درون کارخانه روی فریمهای کاست آلومینیومی مجزا مونتاژ میشوند. اتصال شیشه به کاست توسط چسبهای دوجزئی سیلیکون استراکچرال (مانند چسبهای تخصصی سیلیکونی با چسبندگی بالا به سطوح آندی شده آلومینیوم و گلس) صورت میپذیرد. کاستهای آماده سپس به محل کارگاه منتقل شده و با لقمههای نگهدارنده مکانیکی مخفی (Togglock) روی شبکه لاملها قفل میگردند. درز میان شیشهها نیز در نهایت با لاستیکهای نازک EPDM یا چسبهای سیلیکون مقاوم به اشعه ماوراءبنفش (Weatherseal) پر میشود.
- دید بصری پیوسته شیشهای بدون تقطیع توسط فریمهای فلزی خارجی که زیبایی مدرن نما را دوچندان میکند.
- ضرورت کنترل فوقالعاده شرایط آزمایشگاهی در فرآیند تزریق چسب سیلیکون سازهای (کنترل رطوبت، دما و زمان عملآوری چسب پیش از حمل).
- استفاده الزامی از تکیهگاههای مکانیکی ایمنی (Safety Clips) مخفی جهت مهار وزن ثقلی شیشه در صورت بروز حوادث حرارتی پیشبینینشده.
- کاهش تجمع گرد و غبار بر روی سطح خارجی به علت عدم وجود لبهها و درپوشهای برجسته افقی.
مقایسه شاخصهای کلیدی فیسکپ و فریملس
برای دستیابی به شفافیت در انتخاب سیستم بهینه، بررسی تفکیکشده شاخصهای عملکردی ضروری است:
- پایداری مکانیکی تحت طوفان شدید: سیستم فیسکپ به دلیل مهار فیزیکی تسمه فشاری آلومینیومی در سراسر محیط شیشه، رفتاری صلبتر و کمریسکتر در سرعتهای بالای باد نشان میدهد. فریملس بر قدرت الاستیک چسب استراکچرال متکی است که نیازمند محاسبات بایت و کانت چسب (Bite and Joint thickness) است.
- حساسیت درزبندی و زمان اجرا: سیستم فریملس به دلیل وابستگی به ساخت کاستها در محیط کنترلشده کارخانهای، زمان نصب میدانی سریعتری روی شبکه لامل دارد، اما نیازمند دقت میلیمتری در درز انقطاع و شاقول بودن مولیونهاست. فیسکپ تماماً در محل کارگاه روی نما تثبیت و عایقبندی میشود.
- هزینههای تمامشده متریال و فرآوری: فریملس به علت افزودهشدن پروفیل کاست مجزا و مصرف چسبهای فوقتخصصی استراکچرال دوجزئی، عموماً سربار مالی بالاتری در هر مترمربع نسبت به فیسکپ استاندارد ایجاد میکند.
نقش حیاتی شیشه در کرتین وال؛ فراتر از یک پوشش نورگیر
بخش اعظم سطح هر پوسته شفاف را شیشه تشکیل میدهد؛ از این رو رفتارهای آکوستیکی، مقاومت ضربهای و راندمان مصرف انرژی کل ساختمان تابعی از ساختار این متریال است. در ساختار مهندسی کرتین وال، استفاده از شیشههای کارگاهی بدون شناسنامه خطایی غیرقابل جبران محسوب میشود. پوسته خارجی باید حداقل از ترکیب دوجداره با ضخامتهای مهندسیشده (مثلاً لایه بیرونی ۶ یا ۸ میلیمتر سکوریت و لایه درونی لمینت دبل ۴ میلیمتر با طلق PVB استاندارد) تشکیل یابد.
استفاده از شیشه فلوت سوپر کلیر کارخانجات مرجع نظیر اردکان به دلیل شفافیت نوری بالا، خلوص متریال و فقدان ناخالصیهای سولفید نیکل (که عامل اصلی شکست خودبهخودی شیشههای سکوریت است) اولویت فنی دارد. افزون بر این، در شیشههای دو و سهجداره، فواصل میان لایهها نباید توسط اسپیسرهای دستی و متفرقه پر شود. کاربرد اسپیسر آلومینیومی یکپارچه دستگاهی که توسط روباتهای تماماتوماتیک خمکاری شده و دارای سوپاپ تزریق گاز آرگون استاندارد هستند، تنها راهکار تثبیت خواص عایقبندی و ممانعت از ایجاد پل حرارتی در حاشیه پنلهاست.
جلوگیری از پدیدههای بحرانی؛ هوابندی، آببندی و نفوذ بخار آب بر اساس ASTM E283 و ASTM E331
یکی از پیچیدهترین فازهای نظارت کیفی، کنترل مقاومت نما در برابر نفوذ رطوبت در شرایط بارندگیهای توام با تندبادهای فصلی است. استانداردهای معتبر بینالمللی مانند ASTM E283 (تست نفوذ هوا) و ASTM E331 (تست نفوذ آب تحت فشار هوای استاتیکی) معیارهای شفافی را برای این ارزیابی مشخص میکنند. در سیستمی که به درستی مهندسی شده باشد، آببندی نباید تنها متکی بر سد بیرونی سیلیکون یا لاستیکها باشد، بلکه ساختار نما باید دارای سیستم تعادل فشار (Pressure Equalization Principle) باشد.
- ایجاد حفره تعادل فشار در فضای میان پروفیل لچکی و لامل، بهگونهای که فشار هوای داخل درز با فشار هوای تندباد بیرونی برابر شود و نیروی محرکه مکش آب به درون سازه از بین برود.
- استفاده همهجانبه از لاستیکهای درزبندی EPDM با دانسیته و فرمپذیری استاندارد که مقاومت الاستیک خود را در برابر چرخههای مداوم سرما و گرمای منهای ۳۰ تا مثبت ۸۰ درجه سانتیگراد حفظ کنند.
- تعبیه لولههای درناژ و سوراخهای تخلیه در تقاطع لاملهای افقی و عمودی جهت هدایت قطرات کندانس یا آبهای نفوذی تصادفی به خارج از پوسته نما.
- آببندی تقاطع مولیون و ترنزومها با استفاده از قطعات تزریقی تقاطع T-Cleat و چسبهای بوتیل و EPDM Sealer بهمنظور قطع پیوستگی مسیر نفوذ رطوبت به داخل دیوارههای عایق طبقات.
تکنیکهای اتصال به اسکلت اصلی سازه و مدیریت جابهجایی طبقات (Inter-story Drift)
زلزله و ارتعاشات سازهای بارهای شدیدی را به نما تحمیل میکنند. در جریان وقوع بارهای لرزهای، تیرها و ستونهای ساختمان دچار تغییر شکل جانبی نسبی (Drift) میشوند. اگر زیرسازی و براکتهای متصلکننده نما به کفها صلب و فاقد انعطاف باشند، چرخش طبقات باعث قفل شدن شبکه آلومینیومی و خرد شدن تمام یونیتهای شیشهای خواهد شد. بنابراین، اجرای نمای کرتین وال باید سازگاری کاملی با جابهجاییهای مجاز سازه بر اساس آییننامه ۲۸۰۰ زلزله ایران داشته باشد.
تثبیت براکتها عموماً از طریق پلیتهای مدفون در بتن (Cast-in Plates) با انکربولتهای با مقاومت کششی بالا یا رولبولتهای اصطکاکی هیلتی بر روی تیرهای پیرامونی انجام میشود. اتصال میان لامل و این براکتها باید از نوع اتصالات شیاردار با واشرهای تفلونی یا برنجی ضدخوردگی باشد تا در زمان جابهجایی الاستیک سازه، لامل بتواند بدون اعوجاج درون دامنه مجاز بلغزد. همچنین در محل انقطاع ارتفاعی لاملها در هر طبقه، از لقمههای اتصال درونی (Spigot) آلومینیومی با درز انبساط دستکم ۱۵ تا ۲۰ میلیمتر استفاده میشود تا حرکت آزادانه مقاطع در جهت قائم تضمین شود.
اصول اجرای زیرسازی و نقشههای شاپ درایینگ (Shop Drawings) بدون خطای مونتاژ
بزرگترین مغایرتهای فنی معمولاً ناشی از انتقال مستقیم نقشههای فاز دو معماری به فاز برش و نصب بدون تهیه شاپ درایینگ است. اسکلتهای بتنی و فلزی ساختمانها در مرحله سفتکاری دارای ناشاقولیها و خطاهای رواداری (Tolerances) اجتنابناپذیری هستند. وظیفه دفتر فنی، انجام اسکن سهبعدی و نقشهبرداری دقیق ژئودتیک از خطوط پیرامونی تمام طبقات و سپس پیادهسازی نقشههای اجرایی میلیمتری است.
- برداشت ناشاقولیهای اسکلت با استفاده از توتال استیشنهای مهندسی پیش از سفارش طول شاخههای آلومینیوم به کارخانه اکستروژن.
- تعیین خط شاقولی واحد پیرامونی (Datum Line) جهت نصب براکتها بهگونهای که هیچ ناهماهنگی در راستای شیشهها از همکف تا بام پدید نیاید.
- مدلسازی سهبعدی تقاطعهای پیچیده، نقاط بازشو (Vents)، کنجهای شکسته و اتصالات متصل به سایهبانها جهت جلوگیری از دوبارهکاری در کارگاه.
- علامتگذاری، کدگذاری بارکدی و قطعهبندی تمام شاخههای لامل برشخورده در کارخانه صنعتی پیش از بستهبندی و انتقال به پروژه جهت ارتقای دقت مونتاژ.
چکلیست نظارت کیفی برای سازندگان و ناظران در زمان تحویلگیری متریال و کار میدانی
برای اطمینان از اصالت فنی و ایمنی سرمایهگذاری، سازندگان و مهندسان ناظر باید فرآیند پذیرش را بر مبنای تستها و بررسیهای هندسی و فیزیکی دقیق استوار کنند، نه صرفاً بررسی چشمی یا ادعای شفاهی پیمانکاران نما. در زمان تحویل و مرحله به مرحله اجرای پروژه، ارزیابی موارد زیر الزامی است:
- کنترل ضخامت جداره پروفیل آلومینیوم: ضخامت جداره باربر لاملها باید توسط کولیس دیجیتال اندازهگیری شود و مطابق با نقشههای محاسباتی (حداقل ۲ تا ۲.۵ میلیمتر در نواحی سازهای باربر) باشد.
- بررسی سلامت حرارتی تیغههای پلیآمید: در مقاطع ترمال بریک، جنس تیغه عایق باید حتماً پلیآمید تقویتشده با الیاف شیشه (PA66 GF25) باشد، نه مواد پیویسی نامرغوب که در اثر حرارت تابستان فرم خود را از دست میدهند.
- تست آببندی شلنگ پرفشار (AAMA 501.2): انجام تست میدانی پاشش آب با فشار معین بر روی درزهای لاملها، درپوشها و بازشوها پس از اتمام نصب شیشه جهت راستیآزمایی صحت عملکرد نوارها و سوراخهای آبریز.
- تطبیق آلیاژ پیچها و براکتها: کلیه پیچهای تثبیتکننده پلیت فشاری باید از جنس استنلس استیل ۳۰۴ یا ۳۱۶ باشند و براکتهای فولادی باید با پوشش گالوانیزه گرم با ضخامت حداقل ۶۰ تا ۸۰ میکرون حفاظت شده باشند تا از خوردگی گالوانیک بین آهن و آلومینیوم جلوگیری شود.
- ارزیابی شناسنامه شیشه دوجداره: بررسی نوع شیشه پایه (سوپر کلیر)، گواهی سکوریت و تست ضربه، ضخامت طلق PVB در لایههای لمینت و اطمینان از خلوص و تزریق پایدار گاز آرگون با اسپیسرهای یکپارچه صنعتی.
پیامدهای اجرایی خطا در محاسبات بار باد و نشست الاستیک در پروژههای مرتفع
هرگونه تخفیف در ضخامت جداره لاملها، تقلیل کیفیت درزبندهای پلیمری یا نصب غیراصولی براکتهای نگهدارنده، تبعات مالی و جانی پرهزینهای را به دنبال دارد. در مواجهه با بادهای تند، نمایی که ممان اینرسی مقاطع آن به اشتباه انتخاب شده است، دچار لرزشهای ممتد و تولید صداهای زوزهمانند در داخل واحدهای مسکونی و اداری میشود؛ پدیدهای که در برجهای مجاور بزرگراهها یا ساحلی بسیار شایع است.
فراتر از سلب آسایش آکوستیک، خیز فراتر از حد مجاز لاملها ساختار آببندی ثانویه را پاره میکند. این اتفاق سبب نفوذ مستقیم آب به داخل سقفهای کاذب و دکوراسیون گرانقیمت داخلی در فصول سرد میشود. در بدترین سناریو، تنشهای موضعی منتقلشده به کنجهای شیشههای جام بزرگ بدون درز انبساط کافی، پدیده خرد شدن انفجاری شیشههای سکوریت را در ارتفاع به همراه دارد که خطرات جبرانناپذیری برای عابران پیاده و خودروهای مستقر در پایین ساختمان ایجاد مینماید.
پیشگیری از ریسکهای ناشی از طراحی ناقص، نیازمند اتکای کامل بر زنجیره یکپارچه از مرحله نقشه شاپ درایینگ تا تولید صنعتی، مونتاژ کارخانهای شیشه استاندارد و نصب تحت نظارت مهندسی مستمر است. چنانچه در مرحله برآورد اولیه بار باد، انتخاب دقیق بین سیستم فیسکپ و فریملس، مدلسازی مقاطع آلومینیومی متناسب با بودجه اقتصادی پروژه، یا تطبیق دیتایلهای نما با الزامات مبحث نوزدهم ساختمان نیاز به تحلیل دقیق میدانی و مشاوره فنی دارید، میتوانید نقشهها و اسناد اجرایی پروژه خود را جهت بررسی، بهینهسازی دیتایلها و دریافت پیشنهادات مهندسی با کارشناسان ارشد فنی در برنا پنجره به اشتراک بگذارید.
